KILAVUZ ÇEŞİTLERİ VE KULLANIM ALANLARI

     Göker Kesici Takımlar olarak, endüstriyel imalat, metal işleme, otomotiv ve bakım-onarım sektörlerinde ihtiyaç duyduğunuz tüm kesici takım çözümlerinde yanınızdayız. Diş açma operasyonlarının kalitesini ve verimliliğini doğrudan belirleyen en temel unsurlardan biri doğru kılavuz seçimidir.

     Delik içerisine dişi vida açmak veya mevcut dişleri düzeltmek/temizlemek için kullanılan kılavuzlar; kullanım şekillerine, delik yapılarına ve diş profillerine göre çeşitli sınıflara ayrılır. İşletmenizde maksimum performans elde etmeniz için hazırladığımız Kılavuz Çeşitleri ve Kullanım Alanları rehberini aşağıda inceleyebilirsiniz:

1. Kullanım Şekline Göre Kılavuz Çeşitleri

• El Kılavuzları (Takım Kılavuzları): Genellikle üçlü takımlar halinde (1 numara ön kılavuz, 2 numara orta kılavuz, 3 numara bitirme/kalibrasyon kılavuzu) veya tekli olarak temin edilir. El ile pafta kolu yardımıyla yapılan kılavuz çekme ve diş tamir işlemlerinde tercih edilir.

• Makine Kılavuzları: CNC frezeler, torna tezgahları, matkap tezgahları ve özel kılavuz çekme makinelerinde seri üretim yapmak amacıyla kullanılır. Sap kısımları makine mandrenine veya pensine uyumlu olarak tasarlanmıştır.

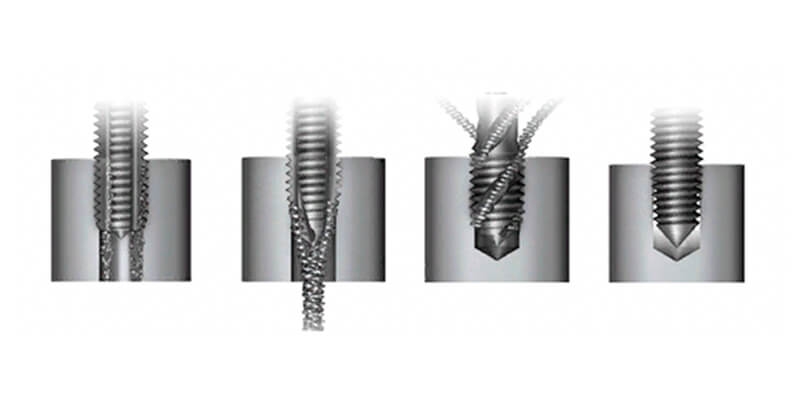

2. Delik Tipine Göre Kılavuz Çeşitleri

Deliklerin yapısı (baştan başa delik veya kör delik olması), talaşın dışarı atılma yönünü belirlediği için kılavuz seçiminde kritik bir kriterdir:

• Düz Kanallı Kılavuzlar: Genellikle el kılavuzlarında ve kısa kör veya düz deliklerde kullanılır. Talaş kontrolü sınırlıdır.

• Helis Kanallı (Spiral Kanallı) Kılavuzlar:

  • Sağa Helis (Sol Kesme Yönlü Talaş Atan): Kör deliklerde (tabanı kapalı deliklerde) kullanılır. Helis yapısı sayesinde talaşı yukarı doğru (delik dışına) iter, böylece talaşın deliğin dibinde sıkışmasını engeller.

• Talaş Kılavuzlu (Gagalayan / Spiral Uçlu / Gun Tap) Kılavuzlar:

  • Baştan başa (delik delip geçen) deliklerde kullanılır. Uç kısmındaki özel açılı yapı sayesinde talaşı delikten aşağıya (ileri doğru) iter. Delik içindeki tıkanmaları önleyerek uzun ömürlü ve hızlı çalışma sağlar.

3. Diş Profiline ve Yapısına Göre Kılavuz Çeşitleri

• Metrik Kılavuzlar (M): En yaygın kullanılan standart ISO metrik diş açma kılavuzlarıdır (Örn: M6, M8, M10). Kendi içinde standart adım ve ince adım (fine pitch) olarak ayrılır.

• Whitworth Kılavuzlar (W / BSW): İnç bazlı sistemlerde kullanılan, genellikle boru ve tesisat elemanlarında veya eski tip makinelerde karşılaşılan diş tipleridir.

• Borulu (Gas) Kılavuzlar (G / BSP / NPT): Boru hatları, bağlantı elemanları ve sızdırmazlık gerektiren dişlerin açılmasında kullanılan konik veya silindirik kılavuzlardır.

• Form Kılavuzları (Talaşsız / Ezme Kılavuzları): Keserek talaş çıkaran geleneksel kılavuzlardan farklı olarak, malzemeyi ezerek ve akıtarak diş formu oluşturan kılavuzlardır. Talaş üretmediği için delik içinde artık bırakmaz; yüksek mukavemetli dişler sağlar ancak delik çapının hassas önceden delinmesini gerektirir.

4. Malzeme Kaplamalarına Göre Kılavuz Çeşitleri

Kılavuzların ömrünü, sürtünme direncini ve işleyebileceği malzeme sertliğini artırmak için çeşitli yüzey kaplamaları uygulanır:

• Buhar Menekşeli (Black Oxide / Vap): Soğutma sıvısının tutunmasını artırır, talaş yapışmasını önler. Genel amaçlı çeliklerde sık kullanılır.

• TiN Kaplamalı (Titanyum Nitrür - Altın Sarısı): Yüzey sertliğini artırır, aşınmaya karşı direnç sağlar ve yüksek kesme hızlarında çalışmaya olanak tanır.

• TiCN / TiAlN Kaplamalı: Paslanmaz çelik, dökme demir ve sertleştirilmiş malzemelerin işlenmesinde üstün performans gösteren yüksek ısı dayanımlı kaplamalardır.

Göker Kesici Takımlar Notu: Doğru kılavuz seçimi için işlenecek malzemenin cinsi (çelik, alüminyum, paslanmaz, döküm vb.), deliğin tipi (kör veya açık) ve tezgahınızın özellikleri mutlaka göz önünde bulundurulmalıdır. Her kılavuz için üreticinin belirttiği matkap delik çapı (kılavuz ön çapı) tablosuna uyulması takım kırılmalarını önler ve operasyon kalitesini artırır. İşletmenize en uygun kılavuz çeşitleri ve teknik destek için bizimle her zaman iletişime geçebilirsiniz.
